落地双摇臂抱杆产品介绍

1. 产品概述

落地双摇臂抱杆是一种专为电力工程设计的特种起重机械，主要用于输电线路铁塔（特别是山区、陡坡、大跨越等复杂地形）的分解组立施工。该设备通过底部固定支撑，利用顶部或中部的双摇臂结构实现全方位吊装作业，有效解决了传统吊车无法进入、内悬浮抱杆拉线布置困难等施工难题，是提升电网建设机械化、智能化水平的核心装备。

2. 核心结构与工作原理

• ‌主体结构‌：通常采用变截面格构柱结构或高强度钢管/铝钢复合结构。主肢多选用Q345角钢或高强度钢材，副肢选用Q235角钢，兼具高承重性与轻量化特点。

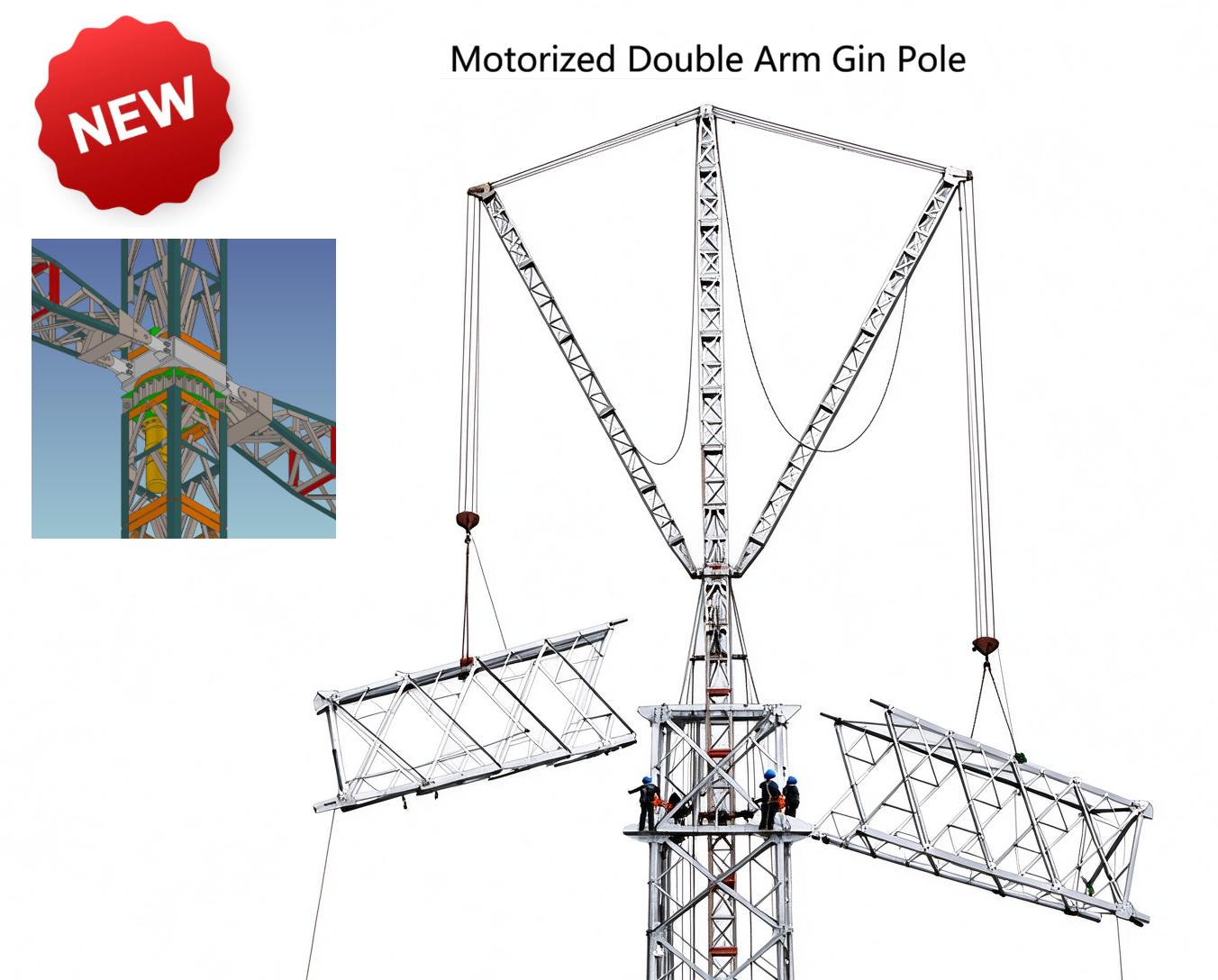

• ‌双摇臂系统‌：配备两副可独立或同步作业的摇臂。
• ‌基础与顶升‌：底部设有专用底座，部分高端型号配备液压自动调平底座，适应不平坦地面；中部或顶部集成液压顶升系统，支持抱杆随塔身增高而分段提升。

3. 主要技术优势

3.1 极强的地形适应性

• ‌山区/陡坡适用‌：无需像内悬浮抱杆那样设置复杂的外拉线，对作业场地要求极低，特别适合山地、丘陵、河网等交通不便区域。
• ‌狭窄空间作业‌：占地面积小，可在塔腿根开较大但周围空间受限的环境中灵活部署。

3.2 高效施工能力

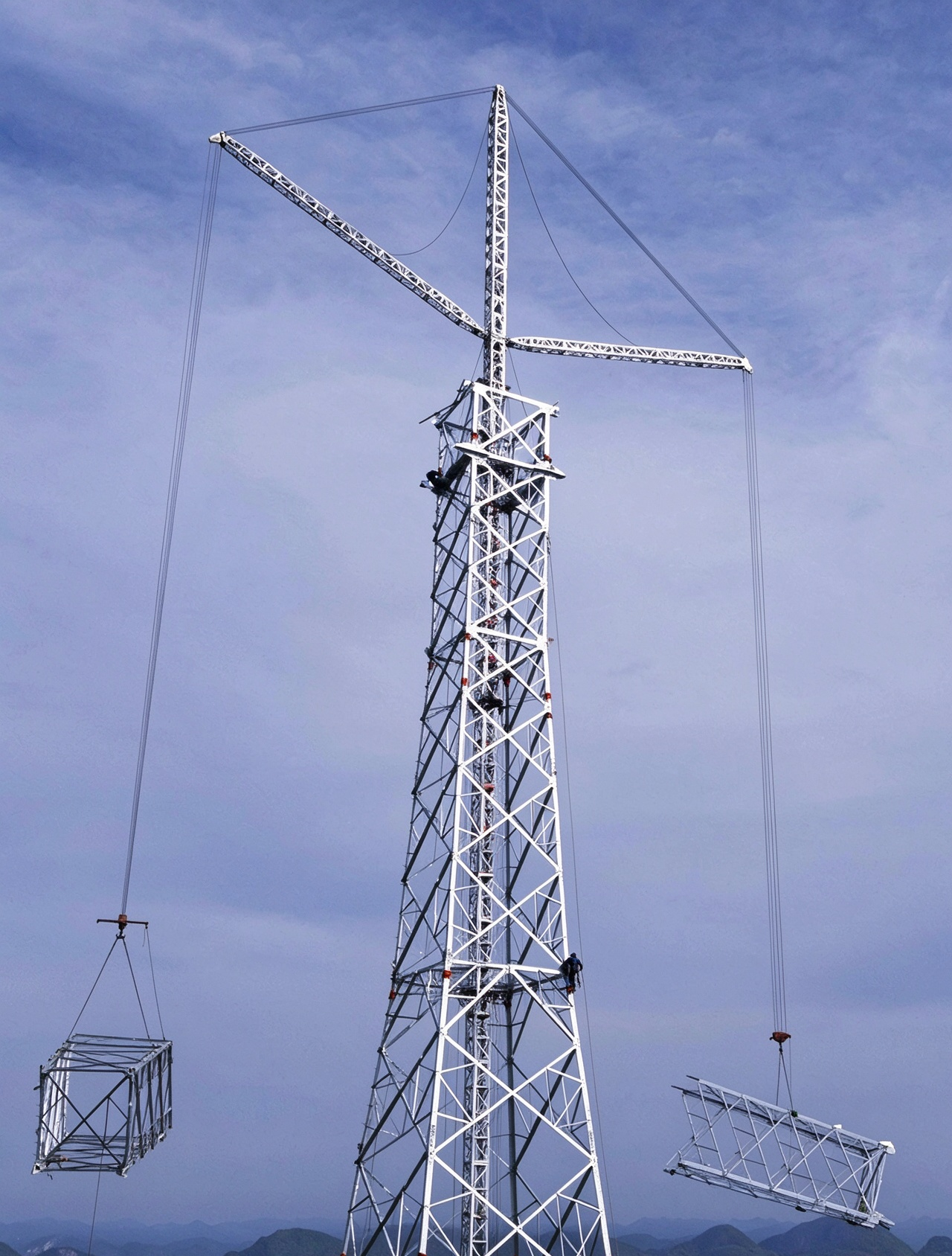

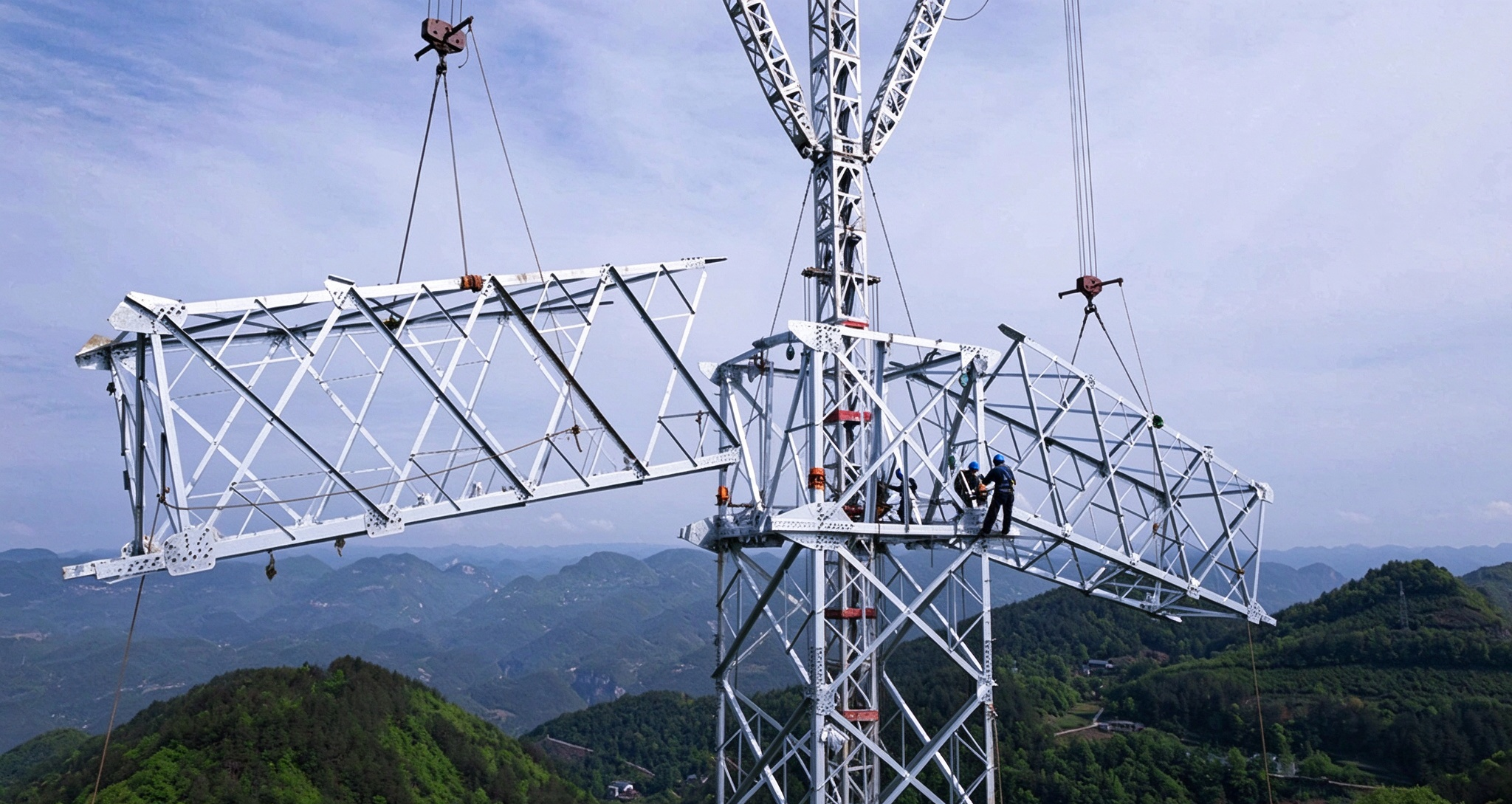

• ‌双侧同步吊装‌：双摇臂设计允许同时进行两侧塔材的吊装与拼接，相比单臂抱杆效率提升显著。数据显示，使用该技术组立高塔的时间可比传统工艺缩短50%以上（如从30天减至15天）。
• ‌全覆盖作业半径‌：通过回转机构实现360度无死角吊装，减少设备移动次数。

3.3 智能化与安全监控

• ‌实时监测‌：现代轻型落地双摇臂抱杆集成MEMS传感器、应力传感器及北斗定位模块，实时监测吊装重量、力矩、倾角及风速。
• ‌自动预警与调整‌：具备过载报警、不平衡力矩报警功能。部分先进型号（如华东送变电研发版本）能通过人工智能算法毫秒级自动调整液压缸受力，保持抱杆平衡，降低人为操作风险。
• ‌数字化控制‌：采用变频调速驱动和无线信号传输，操作人员可在地面远程控制，改善作业环境。

3.4 轻量化与模块化

• ‌材料创新‌：采用铝镁合金或铝钢复合结构，重量较传统铁制抱杆减轻30%-40%，便于山区人工搬运或小型机械转运。
• ‌模块化设计‌：构件可拆卸、收拢，运输方便，现场组装快捷。

4. 典型应用场景

• ‌特高压/超高压输电线路‌：适用于60-70米甚至更高横担的吊装，以及大根开塔型的组立。
• ‌山区复杂地形工程‌：如甘肃—浙江特高压直流输电线路、广东500千伏东南输变电工程等，解决陡坡、落差大（如26米落差）场地的施工难题。
• ‌中小型输变电工程‌：轻型版本（如110千伏以下线路专用）适用于山地丘陵的小型塔位组立，单体重量轻（<2.2吨），安装简便。
• ‌大跨越工程‌：配合人字辅助抱杆，完成江河跨越等高难度塔位的建设。

5. 规格参数参考（基于行业典型数据）

• ‌额定起重力矩‌：36 t·m ～ 500 t·m（依据行业标准 T/ZZB 1894—2020）。
• ‌最大起重量‌：常见型号为100KN - 350KN（约10-35吨），重型可达30吨以上。
• ‌抱杆高度‌：根据工程需求定制，常见范围30米至100米以上，最高应用案例超过400米（双平臂类）。
• ‌摇臂长度‌：通常为14米至20米不等。
• ‌工作电压‌：配套电气系统通常适配工业标准电压。

6. 总结

落地双摇臂抱杆代表了电力施工装备向‌小型化、自动化、集成化‌发展的趋势。它不仅大幅降低了山区组塔的安全风险和人力成本，还显著提升了施工效率和经济效益（综合成本可降低近60%）。随着智能化监测技术的融入，该设备已成为现代电网建设中不可或缺的关键重型装备。
